超聲波明渠流量計

產品簡介

偉創超聲波明渠流量計(DLK-D2型)采用行業最先進的,探頭校正桿校波配合液面高度回波測量計算法,雙波測距,數據精準,抗干擾能力強。

儀器完全符合:

HJ 15-2019《超聲波明渠污水流量計技術要求及檢測方法》
JJG 711《明渠堰槽流量計試行檢定規程》
HJ 353-2019《水污染源在線監測系統(CODCr、NH3-N 等)安裝技術規范》
HJ 354-2019《水污染源在線監測系統(CODCr、NH3-N 等)驗收技術規范》
HJ 355-2019《水污染源在線監測系統(CODCr、NH3-N 等)運行技術規范》

相關標準,并獲得CCEP證書。


相較于傳統流量計,本儀器的獨特優勢如下:

1 抗干擾性強,測量準確
一次表:采用工業級濾波、抗干擾和諧振電路組,有效防止交流電網對儀表的差模高頻干擾,

             抗干擾能力遠超同類儀表。外殼IPX5防水防塵,強力保護,經久耐用。

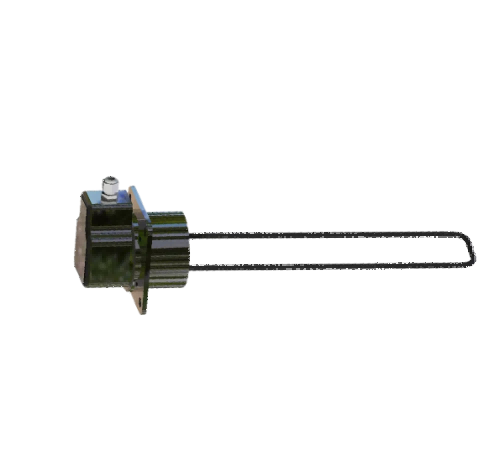

二次表:探頭采用進口超聲波傳感器壓電晶片,加上校正桿技術,能提高測距精度,

             測距準確度達到≤3mm;

此外,使用雙回波算法,無懼瞬時水面大范圍波動,流量準確度達到±5%,液位分辯可達1mm。
解決傳統產品的弱點。

產品優勢

2.  適用流量槽型豐富,流量范圍廣:
巴歇爾槽、直角三角堰和矩形堰等。包含所有主流槽型。
測量的流量范圍可達10~10000L/s。適用于各種工況,全國通用。

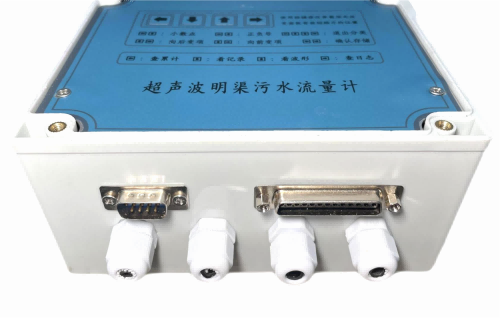

3. 外接口豐富

配備二路RS232和一路RS485,可接遠傳數字通訊設備或串口打印機,

具備DB9針及DB25針串口連接器,并自帶繼電器。真正做到完全滿足最新國標。

4. 數據存儲能力強,歷史記錄信息詳實

32G內存容量,儲存大于20年

產品參數

項 目

指 標

流量范圍

10L/s~10000L/s(與配用的量水堰槽的種類、規格有關)

累計流量

8位十進制數,累滿8位后自動回零

流量準確度

±5%(配用量水堰槽不確定的1%~3%,附加上儀表測量誤差1%~2%)

測距范圍

0.4m~2m(從探頭底部起0.4m內是盲區,以遠0.4m~2m內為測距范圍)

測距準確度

±3mm(在1m量程內標定的結果)

液位分辯

1mm

工作環境溫度

儀表部分:-5℃~45℃(GB/T17214.1-C1標準)

探頭部分:-33℃~40℃(GB/T17214.1-D1標準)

儀表防護等級

儀表顯示部分:IP66

探頭部分:IP68

電源

交流供電:(220V±22V)6w

直流供電: (12V±2V)85mA,[直流供電時,儀表沒有4~20mA輸出和繼電器動作]

交流、直流供電同時存在時,儀表使用交流供電:交流掉電,自動接通直流。

儀表時鐘計時誤差

<0.05%

儀表數據存儲量

每分鐘一個記錄,連續存儲大于20年。

配接打印機

DB25插孔(RS232-1);DB9插針(RS232-2)

RS-232-1

接口插座,DB25插孔

RS-232-2

接口插座,DB9插針

RS-485

接口三接線端子;A線,B線,GND線

繼電器

控制方式:可設置為立方米比例(累計流量達到設置數時,繼電器閉合一次)、液位超過上限或低于下限吸合、液位超過上限吸合、液位低于下限吸合。

類型:單刀雙擲(常開、常閉)

觸點容量:AC250V 1A; DC3OV 1A
